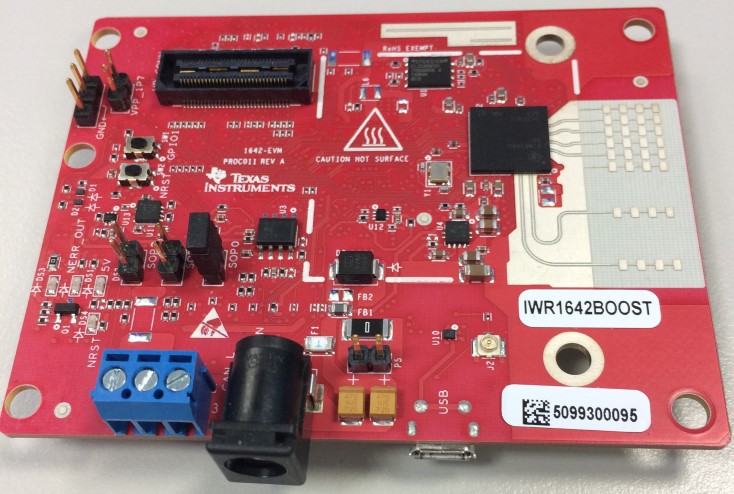

رادار IWR1642BOOST فرکانس 76-81 گیگاهرتز با قابلیت سنجش سرعت، فاصله، زاویه / محصول اورجینال شرکت Texas Instruments
سایر تصاویر محصول

رادار IWR1642BOOST فرکانس 76-81 گیگاهرتز با قابلیت سنجش سرعت، فاصله، زاویه / محصول اورجینال شرکت Texas Instruments

رادار IWR1642BOOST فرکانس 76-81 گیگاهرتز با قابلیت سنجش سرعت، فاصله، زاویه / محصول اورجینال شرکت Texas Instruments

Texas Instruments IWR1642 76-81GHz mmWave Sensors

Texas Instruments IWR1642 76-81GHz mmWave Sensor is an integrated single-chip mmWave sensor based on FMCW radar technology capable of operation in the 76 to 81GHz band with up to 4GHz continuous chirp. The device is built with TI’s low-power 45nm RFCMOS process, and this solution enables unprecedented levels of integration in an extremely small form factor. The IWR1642 is an ideal solution for low-power, self-monitored, ultra-accurate radar systems in the industrial applications such as building automation, factory automation, drones, material handling, traffic monitoring, and surveillance.

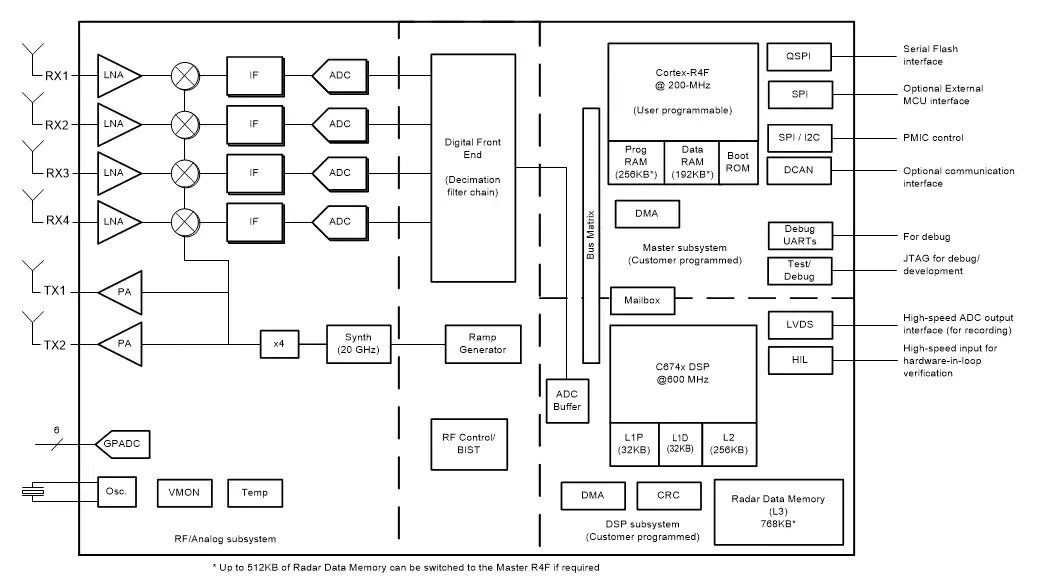

The IWR1642 includes a monolithic implementation of a 2TX, 4RX system with built-in PLL and A2D converters. This sensor also integrates a DSP subsystem, which contains TI's high-performance C674x DSP for the RF signal processing. The device includes an ARM R4F-based processor subsystem, which is responsible for front-end configuration, control, and calibration. Simple programming model changes can enable a wide variety of sensor implementation with the possibility of dynamic reconfiguration for implementing a multimode sensor.

Features

  • FMCW Transceiver
    • Integrated PLL, Transmitter, Receiver, Baseband, and A2D
    • 76 to 81GHz Coverage With 4GHz Continuous Bandwidth
    • Four Receive Channels
    • Two Transmit Channels
    • Ultra-Accurate Chirp (Timing) Engine Based on Fractional-N PLL
    • TX Power: 12.5dBm
    • RX Noise Figure:
      • 14dB (76 to 77GHz)
      • 15dB (77 to 81GHz)
  • Phase Noise at 1MHz:
    • –95dBc/Hz (76 to 77GHz)
    • –93dBc/Hz (77 to 81GHz)
  • Built-in Calibration and Self-Test (Monitoring)
    • ARM® Cortex®-R4F-Based Radio Control System
    • Built-in Firmware (ROM)
    • Self-calibrating System Across Frequency and Temperature
  • C674x DSP for FMCW Signal Processing
  • On-Chip Memory: 1.5MB
  • Operating Conditions
    • Junction Temperature Range: –40°C to 105°C
  • Cortex-R4F Microcontroller for Object Tracking, Classification, and Interface Control
    • Supports Autonomous Mode (Loading User Application from QSPI Flash Memory)
  • Internal Memories With ECC
  • Integrated Peripherals
    • Up to 6 ADC Channels
    • Up to 2 SPI Channels
    • Up to 2 UARTs
    • CAN Interface
    • I2C
    • GPIOs
    • 2-Lane LVDS Interface for Raw ADC Data and Debug Instrumentation
  • IWR1642 Advanced Features
    • Embedded Self-monitoring With No Host Processor Involvement
    • Complex Baseband Architecture
    • Embedded Interference Detection Capability
  • Power Management
    • Built-in LDO Network for Enhanced PSRR
    • I/Os Support Dual Voltage 3.3V/1.8V
  • Clock Source
    • Supports External Oscillator at 40MHz
    • Supports Externally Driven Clock (Square/Sine) at 40MHz
    • Supports 40MHz Crystal Connection with Load Capacitors
  • Easy Hardware Design
    • 0.65mm Pitch, 161-Pin 10.4mm × 10.4mm Flip Chip BGA Package for Easy Assembly and Low-Cost PCB Design
    • Small Solution Size
  • Operating Conditions
    • Junction Temp Range: –40°C to 105°C

Applications

  • Industrial Sensor for Measuring Range, Velocity, and Angle
  • Tank Level Probing Radar
  • Displacement Sensing
  • Field Transmitters
  • Traffic Monitoring
  • Proximity Sensing
  • Security and Surveillance
  • Factory Automation Safety Guards
  • People Counting
  • Motion Detection



نظرات کاربران درباره رادار IWR1642BOOST فرکانس 76-81 گیگاهرتز با قابلیت سنجش سرعت، فاصله، زاویه / محصول اورجینال شرکت Texas Instruments

نظری در مورد این محصول توسط کاربران ارسال نگردیده است.
اولین نفری باشید که در مورد رادار IWR1642BOOST فرکانس 76-81 گیگاهرتز با قابلیت سنجش سرعت، فاصله، زاویه / محصول اورجینال شرکت Texas Instruments نظر می دهد.

ارسال نظر درباره رادار IWR1642BOOST فرکانس 76-81 گیگاهرتز با قابلیت سنجش سرعت، فاصله، زاویه / محصول اورجینال شرکت Texas Instruments

لطفا توجه داشته باشید که ایمیل شما منتشر نخواهد شد.

کد امنیتی *
captcha

برچسب های مرتبط با رادار IWR1642BOOST فرکانس 76-81 گیگاهرتز با قابلیت سنجش سرعت، فاصله، زاویه / محصول اورجینال شرکت Texas Instruments

رادار radar 81 گیگاهرتز 76 mmwave Texas Instruments IWR1642 زاویه / محصول اورجینال شرکت Texas Instruments فاصله 81 گیگاهرتز با قابلیت سنجش سرعت رادار IWR1642 فرکانس 76 IWR1642BOOST
قیمت: 88,950,000 ریال
کد محصول SEN-MWE-6
وضعیت موجودی موجود
