ماژول AS5045 سنسور روتاری انکودر 12 بیت قابل برنامه ریزی
سایر تصاویر محصول

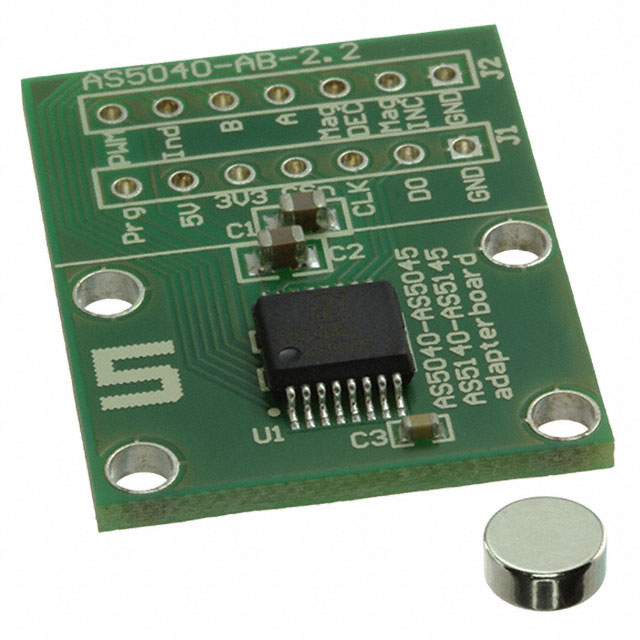

ماژول AS5045 سنسور روتاری انکودر 12 بیت قابل برنامه ریزی

 AS5045 - Magnetic, Rotary Position Sensor Evaluation Board

آی سی AS5045 یک سنسور روتاری انکودر بدون تماس است که برای اندازه گیری دقیق زاویه در چرخش کامل 360 درجه طراحي و توليد شده است. در ساختار داخلی این سنسور المانهاي اثر هال، مدارات front end آنالوگ و پردازش سیگنال دیجیتال به صورت یکپارچه مجتمع شده است.

ماژول AS5045 سنسور روتاری انکودر 12 بیت قابل برنامه ریزی

 آی سی AS5045 یک سنسور روتاری انکودر بدون تماس است که برای اندازه گیری دقیق زاویه در چرخش کامل 360 درجه طراحي و توليد شده است. در ساختار داخلی این سنسور المانهاي اثر هال، مدارات front end آنالوگ و پردازش سیگنال دیجیتال به صورت یکپارچه مجتمع شده است.

برای اندازه گیری زاویه کافی است یک آهنربای دو قطبی در مرکز چیپ چرخانده شود. محل قرارگیری آهنربا میتواند روی آی سی یا زیر آن باشد.

مقدار زاویه مطابق چرخش، متناسب با میزان چرخش آهنربا با رزولوشن بالای 0.0879 درجه به صورت آنی اندازه گیری می شود. رزولوشن 0.0879 معادل 4096 حالت در یک دور چرخش کامل يك روتاری انکودر است. اطلاعات مربوط به زاویه چرخش هم به صورت جریان اطلاعات سریال و هم به صورت سیگنال PWM در دسترس کاربر خواهد بود.

این سنسور مجهز به رگولاتور ولتاژ داخلی است که AS5045 را قادر مي سازد تا با ولتاژهاي 3.3 و 5 ولت راه اندازي شود.



مزایا:

  • طراحی کامل به صورت system-on-chip
  • راه حل های سیستمی انعطاف پذیر و فراهم کردن همزمان خروجی زاویه مطلق و خروجی PWM به طور همزمان
  • ایده آل برای استفاده در محیط های صنعتی با شرایط سخت به جهت استفاده از روش اندازه گیری بدون تماس
  • عدم نياز به کالیبراسیون



مشخصات:

  • انکودر چرخش با رزولوشن بالا به صورت Contactless در بازه چرخش کامل 360 درجه
  • دارای دو خروجی دیجیتال 12 بیتی به صورت داده سریال و خروجی PWM
  • قابلیت تعریف و برنامه نویسی زاویه صفر توسط کاربر
  • تشخیص خطا در مانیتورینگ تعیین محل آهنربا و قطع ولتاژ تغذیه
  • تعریف و نمایش سه وضعیت قرمز، زرد و سبز برای تعیین و تشخیص بهتریت مکان آهنربا روی محور Z
  • قابلیت اتصال و خواندن اطلاعات سریال چندین آی سی با استفاده از حالت ارتباطي Daisy Chain
  • مقاوم در برابر تغییر راستای آهنربا و فاصله هوايی بین آهنربا و آی سی
  • رنج گسترده دمای کاری: 40- درجه تا 125+ درجه سانتی گراد
  • قالب SSOP با ابعاد 5.3x6.2 میلی متر
  • سازگار با استاندارد RoHS



کاربردها:

کاربرد صنعتی:

  • تشخیص میزان چرخش به صورت Contactless
  • رباتیک
  • کاربرد در صنعت خودرو:
    • تشخیص حرکت فرمان خودرو
    • انکودر حرکت گیربکس
    • کنترل و تنظیم چراغ جلو
  • حسگرهای گشتاور
  • تشخیص وضعیت سوپاپ های خودرو
  • جایگزین برای پتانسیومترهای صنعتی
