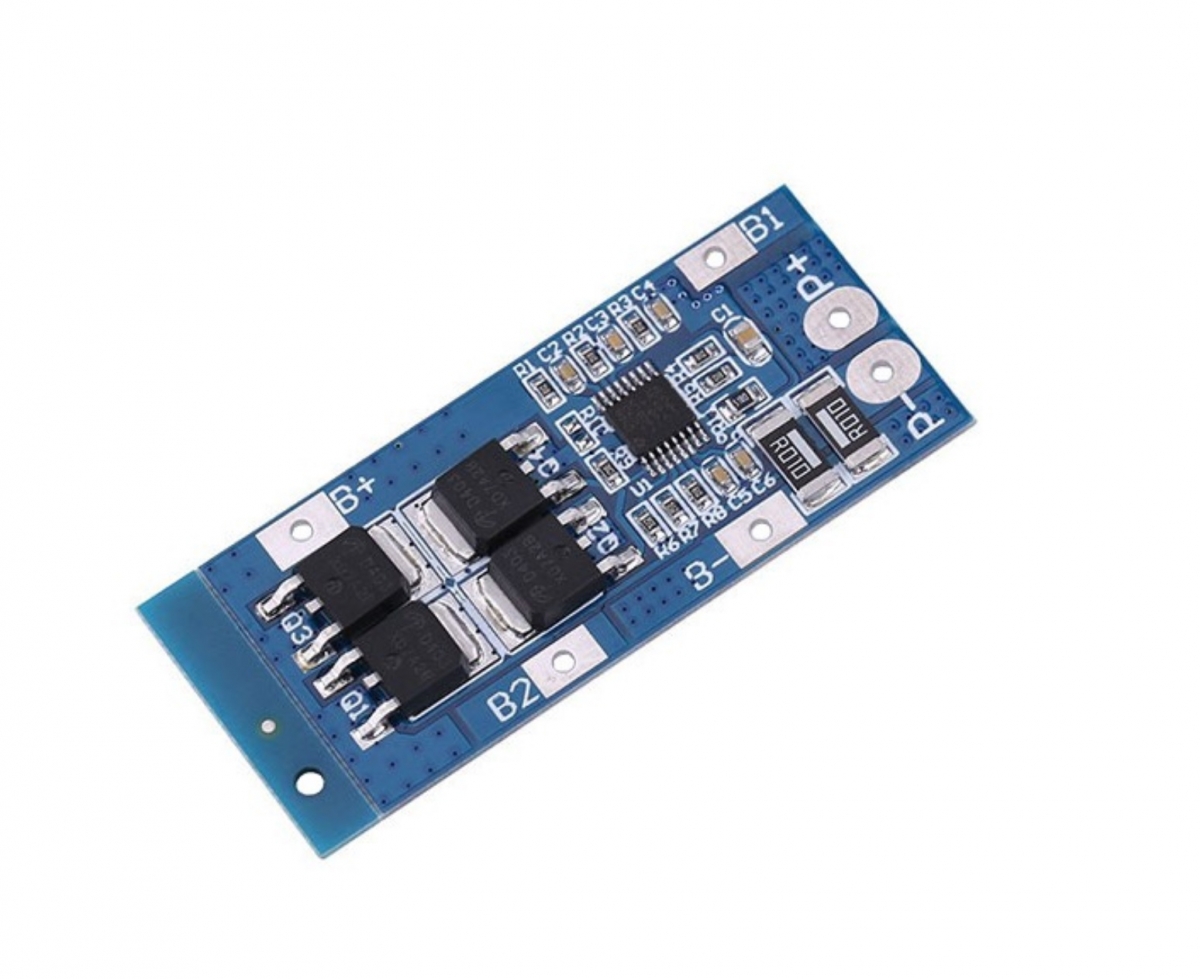

ماژول محافظ شارژ باتری لیتیومی 3 سل 10A مدل D01
سایر تصاویر محصول

ماژول محافظ شارژ باتری لیتیومی 3 سل 10A مدل D01

شارژر و محافظ Overcharge و Discharge باتری های لیتیومی 3 تایی سری شده با ماکزیمم جریان 10 آمپر

ماژول محافظ شارژ باتری لیتیومی 3 سل 10A مدل D01

معرفی

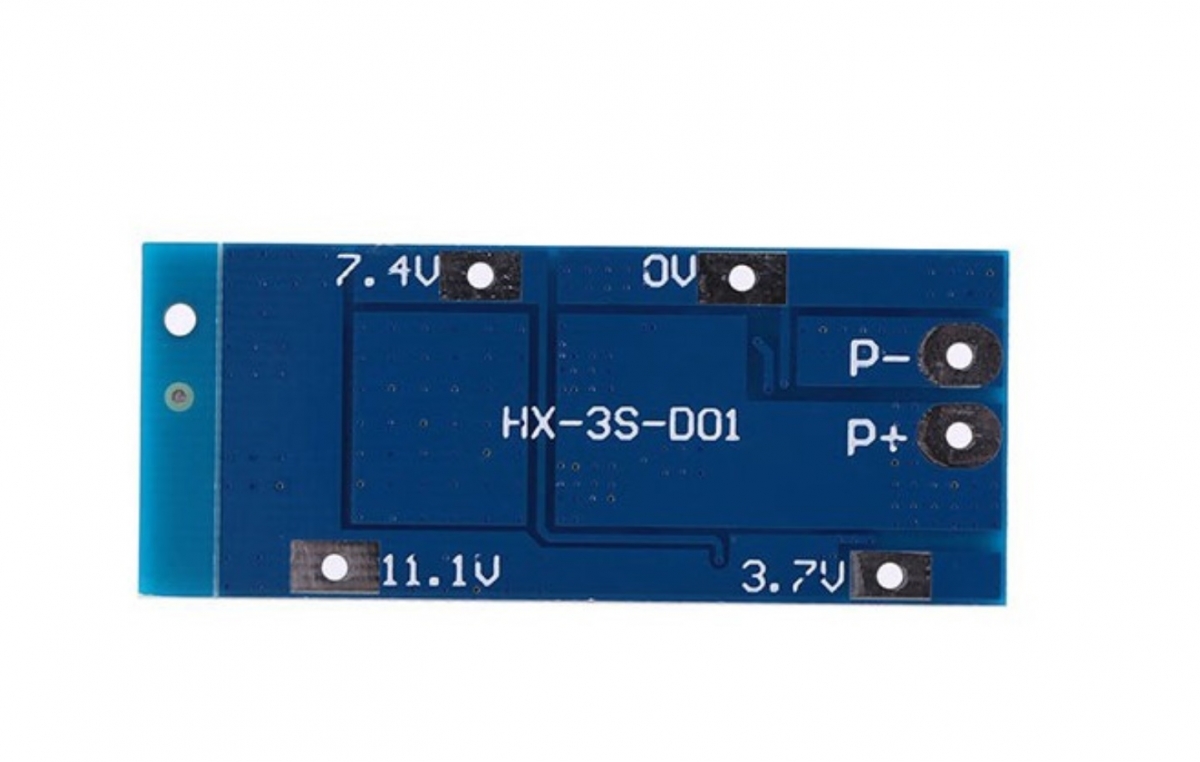

ماژول کنترل شارژ HX-3S-D01 مناسب برای باتری های زیر می‌باشد

  • سه باتری 18650: به صورت سری در مدار 3S
  • 10.8 ولت: باتری پلیمر
  • 11.1 ولت: باتری 18650 و باتری 3.7 لیتیوم
  • 12.6 ولت: باتری لیتیوم یون با ولتاژ شارژ کامل
مشخصات
  • ابعاد :51x23x4 میلی متر
  • تراشه :8254A
  • ماسفت:D403
  • ولتاژ کاری: 12.6 ولت
  • جریان :10 امپر
  • دمای کاری :- 40 تا + 50 درجه سانتی گراد

Introduction
Low power inverter, massager battery pack, LED light backup power supply, 12V electronic products, solar street light battery pack, monitoring standby power supply, and other products.
Note: For discharge products above 3A, the discharge rate of the battery should be more than 3C.
Magnification calculation formula: 1C rate battery, 2000 capacity is equal to 2AH*1=2A maximum working current.
3C rate battery, 2000 capacity is equal to 2AH*3=6A maximum working current.
In the use of the battery will be hot, the battery rate is not applicable, this situation must not be used for a long time, the battery will be damaged quickly.

Specification

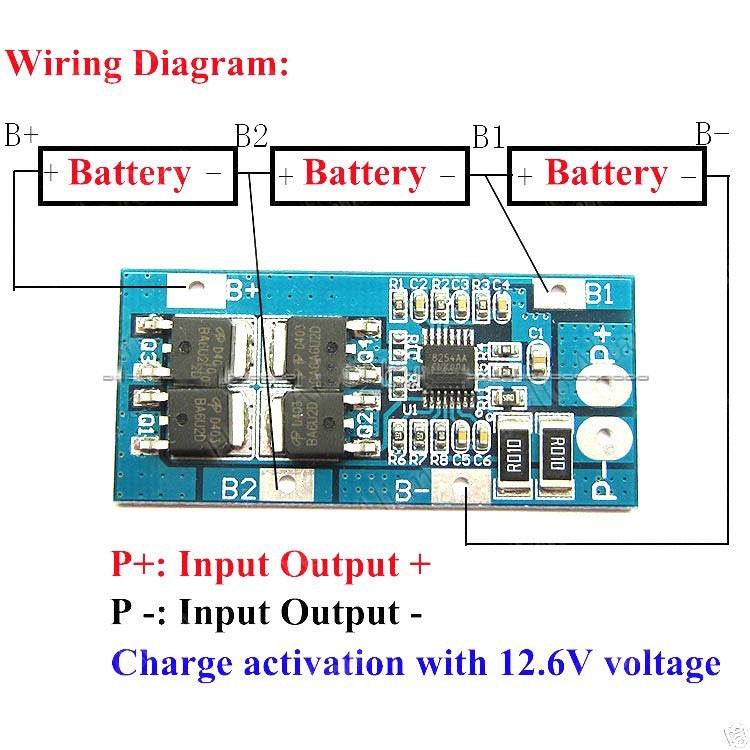

3 strings (for 3 18650 batteries or polymer lithium batteries in series)
10.8V (rated voltage of polymer battery)
11.1V (rated voltage of 18650 or 3.7V lithium battery)
12.6V (voltage after the lithium battery is fully charged)
Discharge 20A (refers to the maximum discharge current limit)
The properties of the lithium battery protection board:
Model: HX-3S-D021 Overcharge voltage range: 4.25-4.35v±0.05v
Size: 51*23*4.0mm Over-discharge voltage range: 2.3-3.0v±0.05v
Maximum working current: 10A Working temperature: -40---+50°C
Maximum instantaneous current: 15-20A Storage conditions: -40-- +80 °C
Quiescent current: less than 50uA effective life: more than 30,000 hours
Internal resistance: less than 150mΩ Short circuit protection: protection, delay self-recovery.

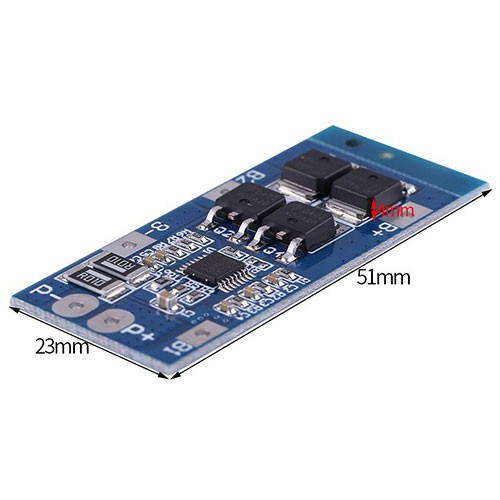

The protection board size and device description;
The size of the protection board is 51*23*4mm; the components are Seiko S-8254AA protection chip and D403*4 of genuine AOS;



نظرات کاربران درباره ماژول محافظ شارژ باتری لیتیومی 3 سل 10A مدل D01

نظری در مورد این محصول توسط کاربران ارسال نگردیده است.
اولین نفری باشید که در مورد ماژول محافظ شارژ باتری لیتیومی 3 سل 10A مدل D01 نظر می دهد.

ارسال نظر درباره ماژول محافظ شارژ باتری لیتیومی 3 سل 10A مدل D01

لطفا توجه داشته باشید که ایمیل شما منتشر نخواهد شد.

کد امنیتی *
captcha

برچسب های مرتبط با ماژول محافظ شارژ باتری لیتیومی 3 سل 10A مدل D01

HX 3S D01 18650 8254A کنترل شارژ لیتیوم یون ماژول محافظ شارژ باتری 3 سل
قیمت: 339,000 ریال
کد محصول BATT-WI-21
وضعیت موجودی موجود
