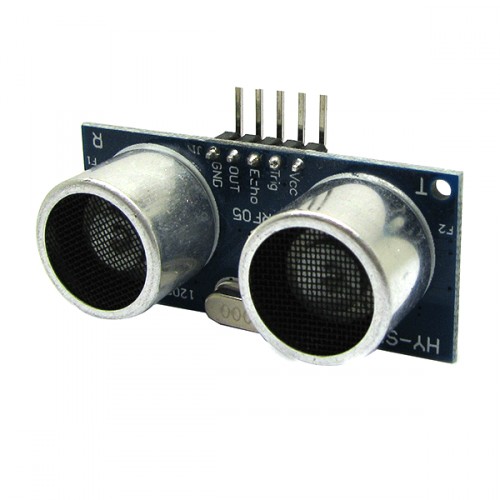

ماژول فاصله سنج SRF05 چینی
این ماژول ارزان قیمت مدل چینی ماژول فاصله سنج SRF05 می باشد.
مشخصات مد ارتباطی این ماژول به شرح ذیل است:
Input Trigger : 10uSec minimum, TTL level pulse
Echo Pulse : Positive TTL level signal, proportional to range
Connection Type : Digital
ماژول فاصله سنج SRF05 چینی
این ماژول ارزان قیمت مدل چینی ماژول فاصله سنج SRF05 می باشد.
مشخصات مد ارتباطی این ماژول به شرح ذیل است:
Input Trigger : 10uSec minimum, TTL level pulse
Echo Pulse : Positive TTL level signal, proportional to range
Connection Type : Digital
این ماژول یک فاصله یاب آلتراسونیک است.
SRF05 با توجه به دیتاشیت آن دارای 10 پایه است که 5 تای آن مربوط به برنامه ریزی کارخانه ساخت آن است و 5 تای دیگر برای اتصال به میکرو کنترلر ها تعبیه شده است که در حالت مود یک آن 4 تا از این 5 پایه مورد استفاده قرار می گیرند و یکی از آن ها مدار باز است که دو تا از آن ها برای تغذیه 5 ولتی و دو تای دیگر برای دریافت پالس تریگر و تولید پالس اکو به کار می روند.برای نوشتن برنامه آن به زبان بیسیک ابتدا باید دو پایه از پایه های میکرو را یکی به عنوان خروجی برای ارسال پالس تریگر و دیگری به عنوان ورودی برای دریافت پالس اکو معرفی کنیم .
| توضیحات ماژول فاصله سنج | |||
|
ولتاژ (V) |
5 |
طول (mm) |
43 |
|
جریان (mA) |
4 |
عرض (mm) |
20 |
|
مینیمم رنج اندازه گیری(cm) |
3 |
ارتفاع (mm) |
17 |
|
ماکزیمم رنج اندازه گیری(cm) |
400 |
خروجی |
TTL |
