مغناطیس و قطب نما

مرتب سازی بر اساس:   نام محصول (صعودی | نزولی)، قیمت (صعودی | نزولی)، امتیاز مشتریان (صعودی | نزولی)

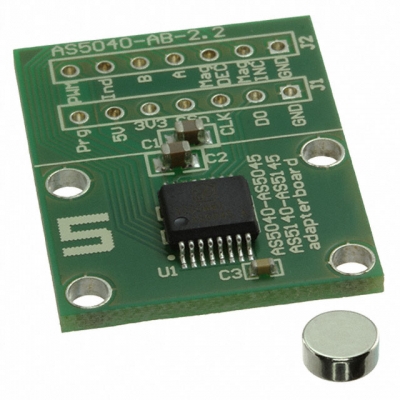

AS5045 سنسور روتاری انکودر 12 بیت قابل برنامه ریزی

 آی سی AS5045 یک سنسور روتاری انکودر بدون تماس است که برای اندازه گیری دقیق زاویه در چرخش کامل 360 درجه طراحي و توليد شده است. در ساختار داخلی این سنسور المانهاي اثر هال، مدارات front end آنالوگ و پردازش سیگنال دیجیتال به صورت یکپارچه مجتمع شده است.

سنسور خطي اثر هال SS49E

 سنسور US1881 يك سنسور اثر هال لچ شده است. نزديك كردن آهنربا به سنسور باعث تغيير وضعيت يا toggle شدن پايه خروجي خواهد شد. اين وي‍ژگي مشخصه خوبي براي يك سنسور اثر هال است. يك سنسور reed هم در مواجهه با آهنربا به خوبي كار ميكند ولي به دليل ابعاد بزرگ و پوسته شيشه اي خود محدوديتهايي دارد. در مقايسه يك سنسور  اثر هال ابعاد بسيار كوچكتري دارد ولي نسبت به ريد رله ها جريان عبوري كمتري تحمل ميكند.

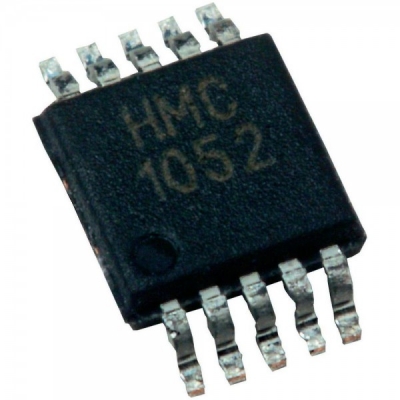

سنسور مغناطيس 2 محور HMC1052

توضيحات: چيپ HMC1052 يك سنسور ميدان مغناطيسي مگنتورزيستيو 2 محور و از محصولات شركت HoneyWell مي باشد. سري سنسورهاي HMC105x شركت HoneyWell بسيار حساس بوده و براي اندازه گيري ميدان هاي مغناطيسي بسيار ضعيف مانند ميدان مغناطيسي زمين طراحي شده اند. بازه اندازه گيري اين سنسورها از 120± ميكرو گوس تا 6± گوس ميباشد از سنسورهاي خانواده HMC105x ميتوان در كاربردهاي قطب نما، اندازه گيري ميدان مغناطيسي و حسگرهاي جريان استفاده نمود.

RM-G144 قطب‌نما و شتاب‌سنج سه محوره

تغذیه: 5VDC
قطب‌نما: قطب نمای دیجیتال سه محوره HMC5843
شتاب‌سنج: شتاب سنج سه محوره ADXL345
محدوده عملکرد شتاب سنج: 16g ±
نحوه ارتباط: رابط I2C
سازگار با RB-100 و RB-110
ابعاد بورد: 20x20mm

قیمت قبلی: 1,770,000 ریال
قیمت: 1,155,000 ریال

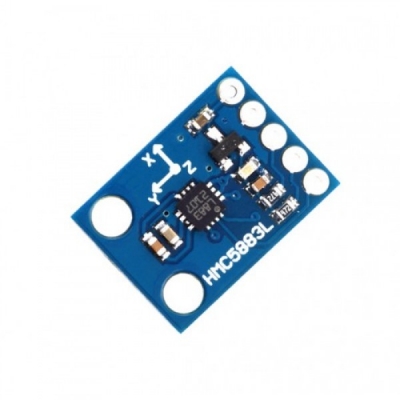

قطب نمای الکترونیکی سه محوره GY-271 HMC5883L Magnetoresistive Sensor module

HMC5883 محصول Honeywell يك قطب نماي 3 محوره ديجيتال است كه ميتواند شدت ميدان مغناطيسي تا 8± گاوس را با دقت 5 ميلي گاوس اندازه گيري نمايد. توسط اين ماژول ميتوان به دقت 1 تا 2 درجه در جهت يابي و ناوبري رسيد. اين ماژول از طريق رابط I2C به آردوينو متصل ميشود. ولتاژ تغذيه اين ماژول 2.16 تا 3.6 ولت ميباشد، كه توصيه ما استفاده از ولتاژ 3.3 ولتي برد آردوينو ميباشد. جريان مصرفي HMC5883 تنها 100 ميكرو آمپر مي باشد.

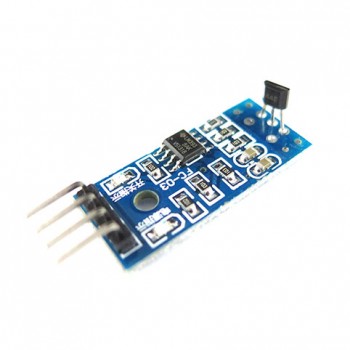

ماژول سنسور خطی اثر هال 44E

سنسور اثر هال مبدلی است که خروجی آن بصورت ولتاژی است که در پاسخ به میدان مغناطیسی تغییر می کند. سنسورهای اثر هال در مجاورت دستگاه های سوئیچینگ ، تشخیص سرعت و سنجش جریان بکار می روند. ولتاژ هال متناسب است با جریان الکتریکی (I) و میدان مغناطیسی (B).اندازه این ولتاژ در محدودهٔ میکرو ولت می باشد. به همین خاطر در کاربردهای عملی حضور تقویت کننده ها ضروری می باشد.با اعمال میدان های مغناطیسی نسبتا بزرگ ولتاژ خروجی در محدودهٔ چند میکروولت می باشد. در این ماژول برای ارتقا حساسیت سنسور و گرفتن خروجی مطلوب با بیشترین دقت و با حداقل خطای هیسترزیس از تقویت کننده، رگولاتور ولتاژ و مدارهای سوییچینگ منطقی استفاده شده است که راه اندازی آسان آن را توسط آردوینو میسر می سازد.

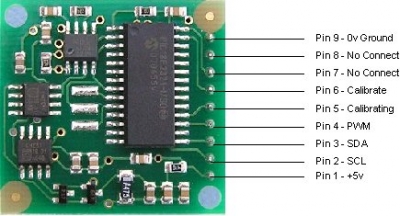

ماژول قطب نما CMPS03

این ماژول قطب نما برای استفاده در ربات ها جهت مسیریابی مناسب است. با استفاده از این ماژول می توانید جهت حرکت ربات را تشخیص دهید. برای دریافت جهت از این ماژول دو راه وجود دارد که یکی بررسی موج PWM خروجی ماژول است و دیگری استفاده از پورت I2C می باشد. پهنای پالس PWM خروجی متناسب با زاویه با شمال است که از 1 میلی ثانیه برای زاویه 0 درجه تا 36.99 میلی ثانیه برای 359.9 درجه تغییر می کند.

قیمت: 1,360,000 ریال

ماژول قطب نما CMPS09

ماژول CMPS09  یک ماژول قطب نما می باشد که دارای یک مغناطیس سنج 3 محوره ،یک شتاب سنج 3 محوره و یک پردازنده 16bit قدرتمند می باشد.این ماژول دارای قطب‌نمای مغناطیسی با قابلیت جبران انحراف از افق می باشد.

ماژول قطب نما CMPS10

ماژول CPMS10 یک ماژول قطب نما می باشد که دارای یک مغناطیس سنج 3 محوره ،یک شتاب سنج 3 محوره و یک پردازنده 16bit قدرتمند می باشد.این ماژول دارای امکانات بیشتری نسبت به مدلهای قبلی خود مانند cmps03 میباشد

ماژول قطب نما CMPS11

این ماژول دارای یک سنسور مغناطیسی سه محوره، یک ژیروسکوپ سه محوره و یک شتاب سنج سه محوره است. با استفاده از یک فیلتر کالمن، کجی بورد قطب نما به صورت اتوماتیک جبران خواهد شد.

قیمت: 1,250,000 ریال

ماژول قطب نما و فشارسنج HDPM01

ماژول HDPM01 شامل یک ماژول فشار و یک ماژول قطب نما می باشد.ماژول فشار این برد شامل یک سنسور پیزو مقاومتی و یک رابط ADC می باشد.این ماژول با استفاده از سنسور مغناطیسی دو محوره و مدارات الکترونیک ،به مدارات اضافی نیازی ندارد.

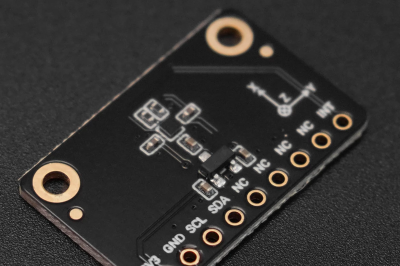

ماژول قطب نمای سه محوره - مگنومتر MAG3110

Description: Freescale’s MAG3110 is a small, low-power, digital 3-axis magnetometer. The device can be used in conjunction with a 3-axis accelerometer to produce orientation independent accurate compass heading information. It features a standard I2C serial interface output and smart embedded functions. It’s also a tiny QFN package which isn’t very easy to play with so here is our easy to use breakout board. This board breaks out all of the pins for the MAG3110FCR1 to a standard 0.1" header and also supplies the necessary filtering capacitors so that you can easily use it in your next navigation project.

ماژول قطب نمای سه محوره HMC5883L با رابط I2C

This is a breakout board for Honeywell’s HMC5883L, a 3-axis digital compass. Communication with the HMC5883L is simple and all done through an I2C interface. There is no on-board regulator, so a regulated voltage of 2.16-3.6VDC should be supplied.

بورد آي سي LSM303 قطب نما با جبرانسازي تيلت

 آي سي LSM303DLH يك سنسور شتاب سنج سه محور است كه با يك سنسور مغناطيس 3 محور مجتمع شده است. اين بورد با استفاده از آي سي LSM303DLH اطلاعات مورد نياز براي محاسبات لازم جهت جبرانسازي خطاي تيلت در ميكروكنترلر را فراهم ميكند.

بورد سنسور HMC5843 مغناطيس 3 محور

آي سي HMC5843 يك قطب نماي 3 محور ديجيتال است. برقراري ارتباط با HMC5853 آسان است و تماما از طريق اينترفيس I2C انجام ميشود. اين بورد شامل رگولاتور نميباشد لذا تغذيه ماژول با يك ولتاژ رگوله بين 2.5 تا 3.3 ولت الزامي است. در اين ماژول تمامي فيلترهاي خازني لازم براي راه اندازي HMC5843 در نظر گرفته و تعبيه شده است. تمامي پايه هاي لازم براي تغذيه و ارتباط با آي سي با يك پين هدر 0.1 اينچ در دسترس كاربر ميباشد.

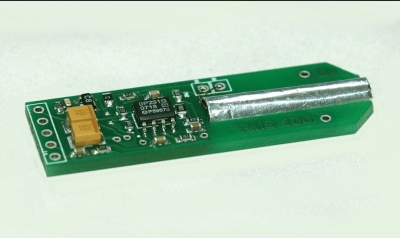

سنسور مغناطيس 3 محور MicroMag

 مگنتوميتر 3 محور شركت PNI با پكيج DIP. نويز بسيار پايين، رزولوشن بسيار بالا در اندازه گيري ميدان مغناطيسي از مشخصات اين محصول است. پايداري بالا در رنج گسترده اي از تغييرات دمايي نيز از ديگر ويژگي هاي ممتاز اين سنسور مي باشد كه استفاده از اين مگنتوميتر را در سيستمهاي جهت يابي و ناوبري مناسب مي سازد.

ماژول قطب نما با جبرانسازي زاويه از افق OS4000-T

توضيحات: ماژول OS4000-T ابعاد فوق العاده كوچكي دارد. (0.6× 0.6 اينچ) اين اندازه حتي كوچكتر از قطب نماي OS5000-S مي باشد. اين ماژول كوچك يك قطب نماي سه محوره ديجيتال با جبرانسازي زاويه (tilt) مي باشد. در اين ماژول از پروتكل ارتباطي سريال TTL براي ارسال و دريافت داده استفاده مي شود. ماژول O45000-T مشخصات دقيق مولفه هاي Heading ، Roll و Pitch را اندازه گيري مي نمايد كه اين مشخصه چنين محصولي را براي كاربردهاي اندازه گيري سريع وضعيت يا attitude ايده آل مي سازد.

ماژول قطب نما با جبرانسازي زاويه از افق OS5000-S

 ماژول OS5000-S يك قطب نماي سه محوره ديجيتال با ابعاد بسيار كوچك (1 اينچ در 1 اينچ) و داراي قابليت جبرانسازي زاويه (tilt) مي باشد. در اين ماژول از پروتكل ارتباطي سريال RS232 براي ارسال و دريافت داده استفاده مي شود. ماژول OS5000-S مشخصات دقيق مولفه هاي Heading ، Roll و Pitch را اندازه گيري مي نمايد كه اين مشخصه اين محصول را براي كاربردهاي اندازه گيري سريع وضعيت يا attitude ايده ال مي سازد.
