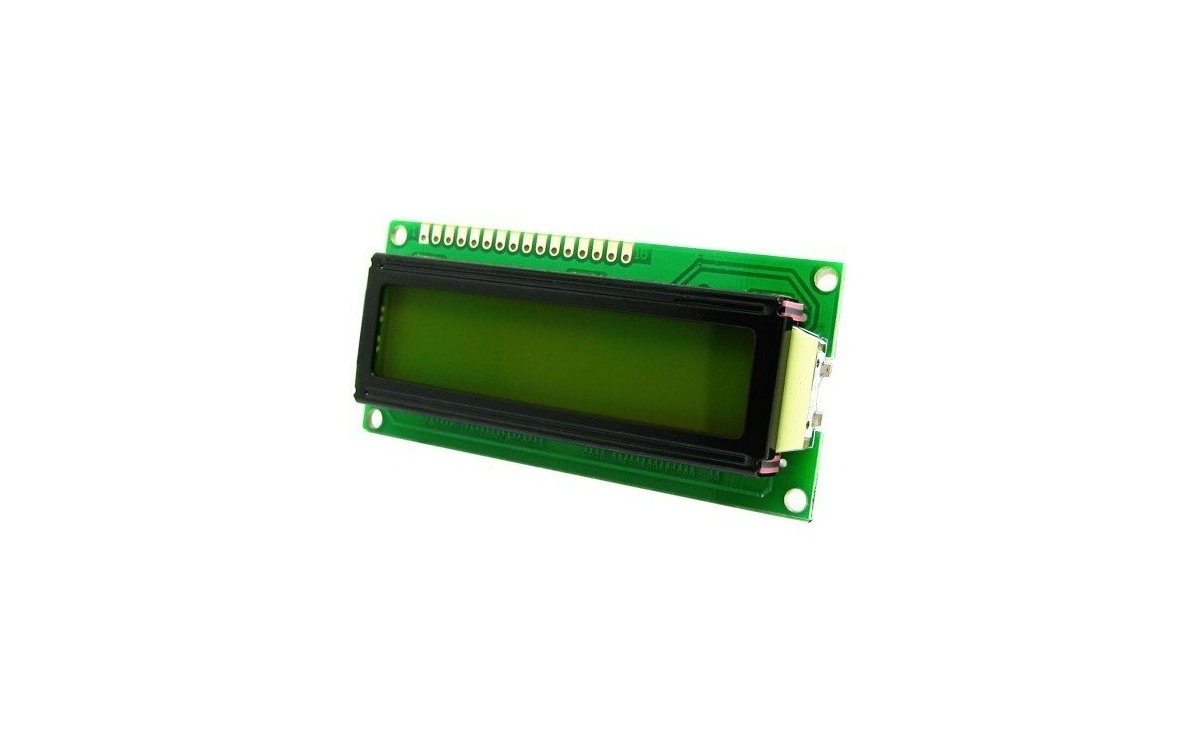

نمایشگر 2*16 کارکتری با رنگ زمینه سبز و ولتاژ کاری 5 ولت

اين lcd داراي 2 سطر 16 كاراكتري ميباشد.توسط پتانسيومتر متصل شده به پايه 3 ميتوان contrast را تنظيم كرد. پايه هاي 15 و 16 lcd مربوط به نور پس زمينه (backlight) ميباشد. برقراري ارتباط lcd با arduino از طريق 6پايه E,RS,DB4,DB5,DB6,DB7 صورت ميگيرد. در اين نوع از lcd علاوه بر نمايش حروف و اعداد ، امكان نمايش 8 كاراكتر ساخته شده توسط كاربر نيز وجود دارد.


نمایشگر 2*16 کارکتری با رنگ زمینه سبز و ولتاژ کاری 5 ولت

اين lcd داراي 2 سطر 16 كاراكتري ميباشد.توسط پتانسيومتر متصل شده به پايه 3 ميتوان contrast را تنظيم كرد. پايه هاي 15 و 16 lcd مربوط به نور پس زمينه (backlight) ميباشد. برقراري ارتباط lcd با arduino از طريق 6پايه E,RS,DB4,DB5,DB6,DB7 صورت ميگيرد. در اين نوع از lcd علاوه بر نمايش حروف و اعداد ، امكان نمايش 8 كاراكتر ساخته شده توسط كاربر نيز وجود دارد.

مشخصات:
ولتاژ تغذيه: 5 ولت DC
جريان مصرفي با 20ma ، backlight
ابعاد برد:80x36mm
ابعاد داخلي:71x24.5mm
ابعاد نمايشگر:64x13.8mm
ابعاد هر كاراكتر:5x8 پيكسل
تعداد پايه ها : 16 عدد
