TPA81 ماژول سنسور دما آرایه ای
TPA81 ماژول سنسور دما آرایه ای

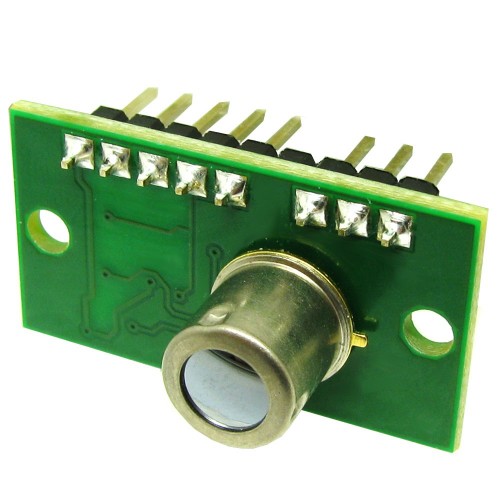

ماژول گرما سنج با تشخیص اشعه مادون قرمز در بازه طول موج 2 الی 22 میکرو متر کار میکند. این ماژول دارای 8 عدد سنسور مادون قرمز می باشد که در یک ردیف قرار گرفته اند و هر یک دارای زاویه دید 6*5 درجه می باشند و در کل این 8 عدد سنسور زاویه دید 6*41 درجه را فراهم می کنند. این ماژول علاوه بر اندازه گیری دمای 8 نقطه توسط سنسورها، دمای محیط نیز به طور جداگانه اندازه گیری می کند.
سنسور های این ماژول وقتی در فاصله 1 متری از یک شمع در اتاقی با دمای 12 درجه قرار دارند، دماهای 13 15 29 12 12 11 10 11 را اندازه گیری می کنند که محل شمع به خوبی از سایر نقاط محیط مشخص می شود. در صورتی که فاصله 2 متر گردد، عدد 29 به 20 کاهش می یابد که باز هم 8 درجه از دمای محیط بیشتر است. محل شمع در فاصله های 0.6 و 0.3 متر به ترتیب 64 و 100 درجه سانتی گراد خوانده می شود. بدن انسان در فاصله 2 متری توسط سنسور با دمای 29 درجه در اتاقی با دمای 20 درجه نشان داده می شود.
- ولتاژ و جریان: 5 ولت 5 میلی آمپر
- محدوده دمای قابل اندازه گیری: 4 الی 100 درجه سانتی گراد
- دقت در محدوده دمایی 4 الی 10 درجه در کل زاویه دید: 3+/- درجه سانتی گراد
- دقت در محدوده دمایی 11 الی 100 درجه در کل زاویه دید: 2+/- درجه سانتی گراد
- نوع ارتباط: I2C
- خروجی: دمای 8 عدد پیکسل (زاویه دید هر پیکسل 6*5 درجه) و دمای محیط
- زاویه دید کل سنسورها: 6*41 درجه
- ابعاد: 17*20*43 میلی متر
