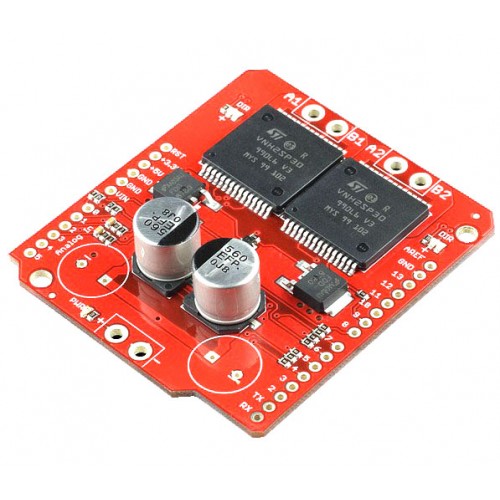

شیلد موتور درایور مونستر موتو - Monster Moto Shield VNH2SP30

شیلد Monser Moto در اصل نسخه ی بالاتر از شیلد درایور Ardumoto است. در این شیلد یک جفت درایور VNH2SP30 full-bridge با درایور L298H-bridge جایگزین شده است. همچنین مدار این برد برای ایجاد قابلیت راه اندازی یک جفت موتور با مصرف جریان بالا تقویت شده است.

شیلد موتور درایور مونستر موتو - Monster Moto Shield VNH2SP30

شیلد Monser Moto در اصل نسخه ی بالاتر از شیلد درایور Ardumoto است. در این شیلد یک جفت درایور VNH2SP30 full-bridge با درایور L298H-bridge جایگزین شده است. همچنین مدار این برد برای ایجاد قابلیت راه اندازی یک جفت موتور با مصرف جریان بالا تقویت شده است. VIN و خروجی موتور برد برای ترمینال پیچی 5mm آماده شده است.توجه داشته باشید درصورتی که ازین برد برای کابردهایی با مصرف جریان بالا استفاده می کنید. ممکن است برای بهبود عملکرد نیاز به یک هیت سینک یا فن و لحیم کردن سیم مستقیما بر روی برد بجای استفاده از ترمینال پیچی داشته باشید. اگرچه در هنگام استفاده ازاین برد برای جریان های تا 6A به سختی چیپ آن بطور قابل ملاحظه ای گرم می شود .

ویژگی ها
ولتاژ ماکزیمم: 16V
حداکثر جریان نامی : 30A
جریان دهی پیوسته عملی: 14A
سنجش جریان قابل استفاده برای پین آنالوگ آردینو
ماسفت در هنگام مقاومت : 19mΩ
فرکانس PWM ماکزیمم: 20KHz
قابلیت shutdown حرارتی برای محافظت
قابلیت قطع خودکار مدار در صورت کاهش و افزایش بیش از حد ولتاژ
